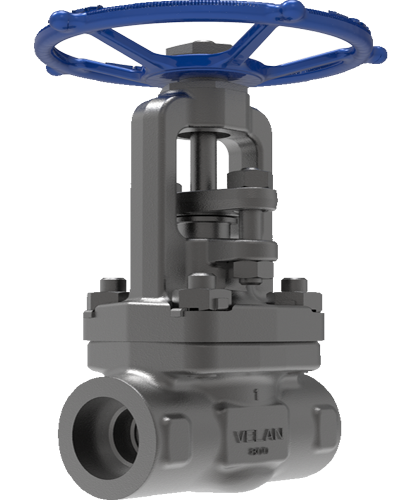

Pengertian Gate Valve – Gate valve adalah jenis katup (valve) yang digunakan untuk membuka atau menutup aliran fluida secara penuh dengan cara mengangkat atau menurunkan sebuah elemen berbentuk gerbang (gate) di dalam badan katup. Katup ini dirancang terutama untuk fungsi on-off (buka-tutup penuh), bukan untuk mengatur atau mengontrol debit aliran secara presisi. Dalam sistem perpipaan industri, gate valve sangat populer karena kemampuannya memberikan hambatan aliran yang sangat kecil saat dalam posisi terbuka penuh.
Secara sederhana, gate valve bekerja dengan prinsip pergerakan vertikal. Ketika handle atau roda putar (handwheel) diputar, batang katup (stem) akan bergerak naik atau turun. Gerakan ini mengangkat atau menurunkan gerbang (gate) yang berada di antara dua dudukan katup (seat). Saat gate terangkat sepenuhnya, jalur aliran terbuka lebar sehingga fluida dapat mengalir tanpa banyak gangguan. Sebaliknya, saat gate diturunkan sepenuhnya, aliran tertutup rapat dan tidak dapat melewati katup.
Fungsi Utama Gate Valve
Fungsi utama gate valve adalah sebagai isolasi aliran. Artinya, katup ini digunakan untuk memutus atau menyambungkan aliran fluida dalam sistem perpipaan. Gate valve sangat cocok digunakan pada sistem yang memerlukan kondisi terbuka penuh atau tertutup penuh, seperti pada:
- Instalasi pengolahan air
- Sistem distribusi minyak dan gas
- Industri kimia
- Pembangkit listrik
- Sistem HVAC (Heating, Ventilation, and Air Conditioning)
Karena desainnya yang sederhana dan kokoh, gate valve mampu bekerja pada tekanan dan suhu tinggi, tergantung pada material pembuatannya. Dalam posisi terbuka penuh, hambatan terhadap aliran hampir tidak ada, sehingga kehilangan tekanan (pressure drop) sangat kecil dibandingkan dengan jenis katup lain.
Prinsip Kerja Gate Valve
Prinsip kerja gate valve didasarkan pada gerakan linier (linear motion). Komponen utama yang berperan adalah:
- Body (badan katup) – Bagian luar yang menampung seluruh komponen internal.
- Gate (gerbang) – Elemen penghalang yang naik turun untuk membuka atau menutup aliran.
- Stem (batang katup) – Menghubungkan handwheel dengan gate.
- Seat (dudukan katup) – Permukaan tempat gate menutup rapat.
- Handwheel atau actuator – Digunakan untuk mengoperasikan katup, baik secara manual maupun otomatis.
Ketika handwheel diputar searah jarum jam, stem bergerak turun sehingga gate menutup jalur aliran. Sebaliknya, jika diputar berlawanan arah jarum jam, stem bergerak naik dan membuka aliran.
Gate valve tidak dianjurkan untuk digunakan sebagai pengatur debit (throttling). Jika gate dibiarkan setengah terbuka, tekanan dan kecepatan fluida dapat menyebabkan erosi pada permukaan gate dan seat, sehingga mempercepat kerusakan katup.
Jenis-Jenis Gate Valve
Gate valve memiliki beberapa jenis berdasarkan desain gate dan stem-nya:
1. Berdasarkan Bentuk Gate
Solid wedge gate valve – Menggunakan satu gerbang padat berbentuk baji.
Flexible wedge gate valve – Memiliki sedikit fleksibilitas untuk mengakomodasi perubahan suhu dan tekanan.
Split wedge gate valve – Terdiri dari dua bagian yang memungkinkan penyesuaian lebih baik pada dudukan.
2. Berdasarkan Tipe Stem
Rising stem gate valve – Stem bergerak naik turun terlihat dari luar saat katup dibuka atau ditutup.
Non-rising stem gate valve – Stem tidak terlihat bergerak dari luar; cocok untuk ruang terbatas.
Pemilihan jenis gate valve tergantung pada kebutuhan sistem, tekanan kerja, suhu operasi, dan jenis fluida yang dialirkan.
Material Gate Valve
Gate valve dapat dibuat dari berbagai material sesuai kebutuhan aplikasi, antara lain:
- Cast iron (besi cor) – Untuk aplikasi tekanan rendah hingga menengah.
- Carbon steel – Cocok untuk tekanan dan suhu lebih tinggi.
- Stainless steel – Tahan terhadap korosi, digunakan dalam industri kimia dan makanan.
- Bronze atau brass – Umumnya untuk sistem air bersih skala kecil.
Pemilihan material sangat penting karena berkaitan dengan ketahanan terhadap korosi, tekanan, suhu, dan jenis fluida yang digunakan.
Kelebihan Gate Valve
Gate valve memiliki beberapa keunggulan, di antaranya:
- Pressure drop rendah saat terbuka penuh.
- Desain sederhana dan kuat, sehingga tahan lama.
- Cocok untuk tekanan dan suhu tinggi.
- Aliran dua arah (bidirectional) tanpa masalah berarti.
- Perawatan relatif mudah.
Karena keunggulan tersebut, gate valve banyak digunakan dalam sistem distribusi air dan jaringan pipa industri besar.
Kekurangan Gate Valve
Meskipun memiliki banyak kelebihan, gate valve juga memiliki beberapa keterbatasan:
- Tidak cocok untuk throttling atau pengaturan aliran.
- Waktu buka-tutup relatif lama karena memerlukan banyak putaran.
- Ukuran cenderung besar dan berat, terutama untuk diameter pipa besar.
- Rentan terhadap kerusakan seat jika digunakan tidak sesuai fungsi.
Oleh karena itu, dalam aplikasi yang membutuhkan pengaturan aliran secara presisi, biasanya digunakan jenis katup lain seperti globe valve atau control valve.
Aplikasi Gate Valve dalam Industri
Gate valve banyak digunakan dalam berbagai sektor industri. Dalam industri minyak dan gas, katup ini dipakai untuk mengisolasi jalur pipa saat perawatan atau darurat. Pada instalasi pengolahan air, gate valve berfungsi untuk mengatur distribusi air ke berbagai jalur utama.
Dalam pembangkit listrik, gate valve digunakan pada sistem uap bertekanan tinggi. Material dan desain katup dipilih secara khusus agar mampu menahan suhu ekstrem serta tekanan tinggi.
Selain itu, dalam sistem perpipaan bawah tanah, tipe non-rising stem sering dipilih karena lebih hemat ruang dan terlindung dari kerusakan eksternal.
Perawatan dan Pemeliharaan
Agar gate valve berfungsi optimal, diperlukan perawatan berkala. Beberapa langkah perawatan meliputi:
- Pemeriksaan kebocoran pada body dan sambungan.
- Pelumasan stem secara berkala.
- Pemeriksaan kondisi seat dan gate.
- Pengoperasian rutin untuk mencegah macet akibat korosi atau penumpukan kotoran.
Perawatan yang baik akan memperpanjang umur pakai katup dan menjaga sistem perpipaan tetap aman.
Gate valve adalah katup yang dirancang khusus untuk fungsi buka-tutup penuh dalam sistem perpipaan. Dengan mekanisme gerbang yang bergerak naik turun, katup ini mampu memberikan aliran penuh tanpa hambatan berarti saat terbuka, serta penutupan rapat saat tertutup. Keunggulan utamanya terletak pada pressure drop yang rendah dan kemampuan bekerja pada tekanan serta suhu tinggi.
Meskipun tidak cocok untuk pengaturan aliran, gate valve tetap menjadi pilihan utama dalam banyak aplikasi industri karena kekuatan, keandalan, dan efisiensinya. Pemilihan jenis dan material yang tepat sangat menentukan kinerja serta ketahanan katup dalam jangka panjang. Dengan perawatan yang baik, gate valve dapat beroperasi secara optimal dan mendukung sistem perpipaan secara efektif dalam berbagai kondisi operasional
